油氣田反無人機主動防御
基于導航誘騙系統的油氣田反無人機主動防御方案根據防御面積500畝,那么該防護區域直徑在0.6km左右??刹捎脡褐剖焦潭ǜ蓴_站或者導航誘騙固定防護站的建設方案。
一、 基于導航誘騙固定防護設備的布設方案
導航誘騙防護設備以其功率小,適應性好,配合不同的欺騙策略,可對目標無人機實現禁飛、區域禁止、定向驅離、定點捕獲等功能的原因,已經成為低慢小無人機防控的標準手段之一。
按照500畝防御面積的實際需求,僅僅需要在防護中心布設一臺無人機導航誘騙設備,結合特定的欺騙策略,采用全向天線輻射10dbm的欺騙信號(天線端功率是手機的十分之一),即可實現對其低空的有效防護。
二、 設備主要參數指標
1、多模信號產生
設備支持GPS L1,GLONASS L1,北斗B1信號生成,信號生成采用軟件配置,各定位系統可任意組合工作。
2、作用距離(全向天線)
半徑不小于1KM。
3、供電、功耗
直流24V供電,可外接交流適配器;總功耗不大于80W。
4、設備體積重量
體積不大于0.1m3,重量≤8kg。
5、防水等級
外接部件雨水防護等級不低于5級。
6、部署方便
配置時采用筆記本電腦配合定制的配置軟件,采用網線連接方式進行模式、功率、欺騙策略等的配置。配置完畢后,開機自啟動,無需人工干預。
7、生效時間短
欺騙信號侵入生效時間不大于20s。

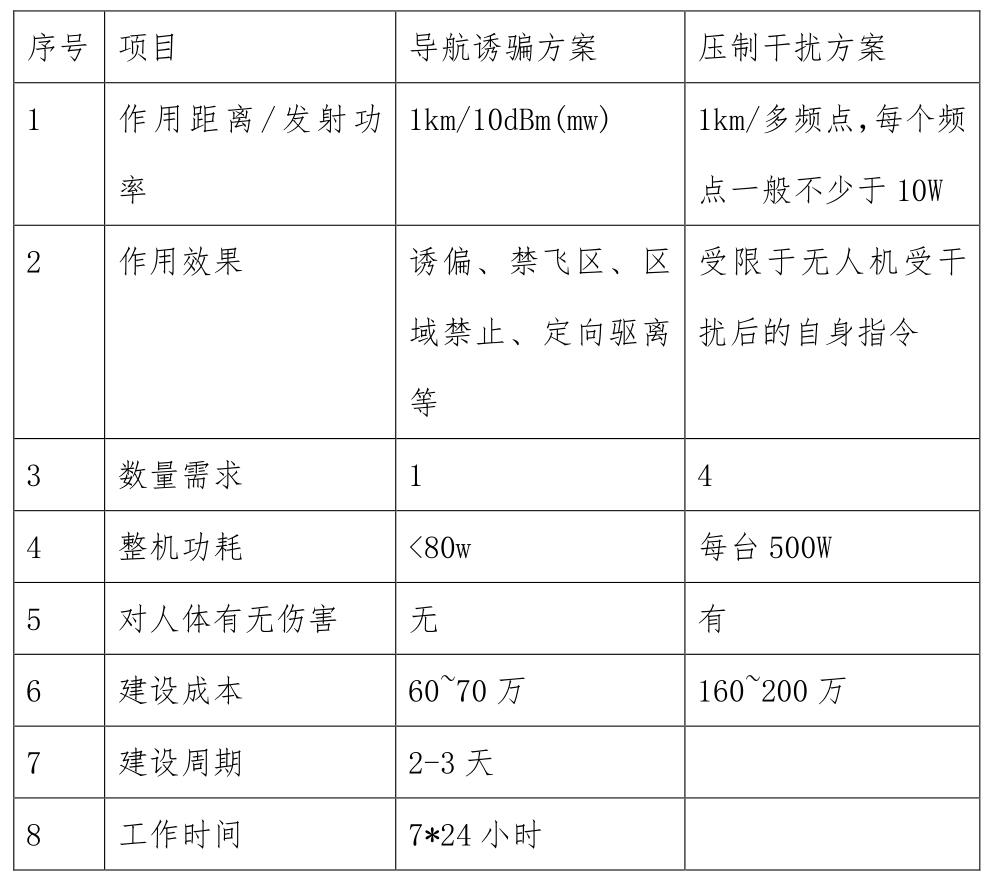

三、 與壓制干擾固定站方案對比
無人機導航誘騙系統能夠生成GPS星座(32顆)、GLONASS星座(24顆),BD2/BD3星座及其混合星座的衛星軌道、導航電文及觀測數據等信息,由此可以生成任意指定位置和速度的衛星導航模擬信號。通過天線將此信號以比導航信號稍微大的功率輻射出去,遮斷天空中真實的衛星導航信號,從而侵入?yún)^(qū)域內無人機的衛星導航接收終端,將模擬位置和速度參數的信號注入到無人機衛星導航系統,實現對無人機的衛星導航誘騙。輻射功率是手機輻射的十分之一,對周邊電磁環境沒有影響。另外采用靈巧導航誘騙不僅可以避免大功率電磁壓制帶來的二次傷害,如墜落帶來的傷人、恐襲及公共物品損壞等。
綜上所述,基于無人機導航誘騙系統的無人機防御建設方案與基于干擾攔截設備的方案有如下的優勢:1、功率小,對人體無傷害,可7*24小時全時開機;
2、體積小,重量輕,安裝方便,開機后可長時間無人機值守運行;
3、單套設備防護面積大、整體建設成本低;
4、防護效果選擇靈活且與目標無人機自身內置指令無關,可實現誘偏、禁飛區、區域禁止等效果。
