電力行業反無人機方案
1.方案背景330千伏以上跨省跨區域輸電線路及相關變電站、換電站屬于國家級或區域級電力調度機構,為一類重要目標。
近幾年變電站在視頻監控、周界防護、人員查證、預警聯動等方面做了大量工作,取得了一些成績。但是近幾年新上的安防手段主要是針對地面設施的,XXX上空的空域安全還未實施防護,存在著較大的安全隱患。
采用無人機偵測與無人機導航誘騙技術,建立整體低空防御體系,提升變電站站發現、防范、處置低空無人機的能力,以保障敏感區域低空空域安全。
2.技術方案

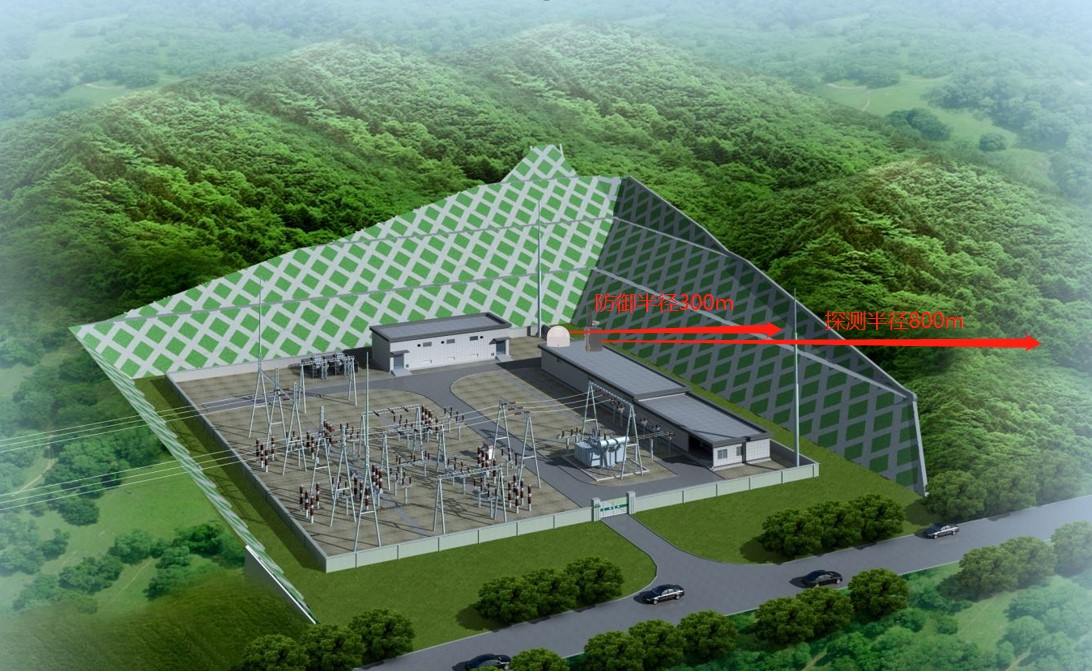

按現場實際部署,推薦減少探測發現設備增益縮小探測半徑,減小導航信號發射功率,減少對周邊環境的影響,保障變電站設施外圍200m左右能實現察打功能。
2.2 技術方案
反無人機主動防御系統由固定式無源探測設備、固定式全向?qū)Ш秸T騙設備等構成,整套系統數據通過光纖、4G通信網絡傳入指揮。系統具備手動和自動運行功能:
自動運行模式下,通過無源探測設備探測識別出的無人機信號并自動進行GNSS(導航信號)進行壓制和欺騙;手動運行模式下,通過管理人員遠程遙控方式手動選擇對衛星導航誘騙設備開關機,并可對誘騙距離和誘騙模式,以及誘騙方向(導航誘騙系列)進行設置。
系統主要組成如下:無線電偵測設備
支持頻段:2.4G、5.8G
偵察距離:3km
偵察靈敏度:優于-95dBm( 25kHz )
偵察空域:360°全空域
防護等級:IP66
工作溫度: -40℃~+70℃
尺寸:32cm×24cm×15cm
備注:偵測距離有5km,9km設備的版本,支持分布式組網。
無人機導航誘騙設備
有效作用距離:不小于900m;
信號發射功率:不大于10dBm;
支持誘騙的導航模式(頻率范圍):GPS L1,GLONASS L1,北斗B1(選配);
連續工作時間:24小時全天候;

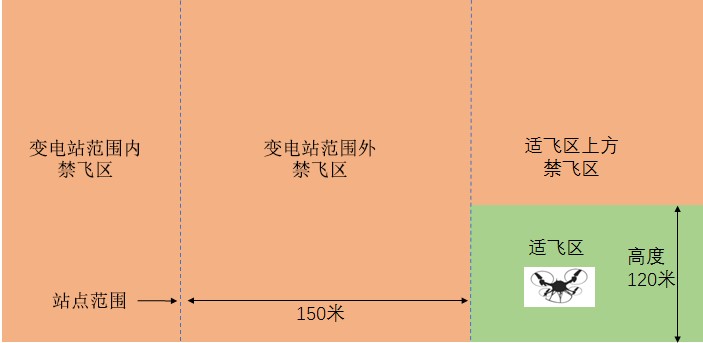

策略支持:禁飛區、區域拒止
信號生效時間: 3s
信號侵入時間: 20s
備注:支持分布式組網。
無人機防御系統服務器及軟件
服務器、顯示器、配套指控軟件等
3.系統功能:
有效探測無人機;
不主動發射信號,避免對周邊環境的射頻污染;
可同時偵察和防御多架無人機;
能夠識別主流無人機生產廠商和型號,并記錄無人機識別碼;
支持黑白名單,己方的無人機可以正常飛行;
對無人機進行有效的跟蹤和識別
系統具備智能偵測自動打擊功能,可實現無人值守;
避免長時間使用大功率干擾壓制,以免影響其他電子設備;
系統設備易于安裝、操作和維護。
