監獄反無人機主動防御
一、方案背景
過去幾年來,世界各地都有無人機偷運違禁品進入監獄的報道。美國一份新報告顯示,無人機十多次將違禁品運輸進入聯邦監獄。這些違禁品包括手機、毒品和色情物品。2014年,澳大利亞警方表示,無人機被用來計劃進行毒品走私活動。同年晚些時候,在美國南卡羅來納州一架無人機在運輸毒品時墜毀。2015年3月,有犯罪分子試圖用一架中國生產的無人機向英國貝德福德郡監獄內偷運物品,終這架無人機墜毀在監獄墻內,在它旁邊發現了一個包裹,里面有“A級管制藥品”、一把小刀、一把螺絲起子和一個手機。同年,無人機將違禁藥物偷運進入俄亥俄州的一座監獄時候的,引發了犯人之間的打斗。在另一起事件中,有兩人因為試圖使用無人駕駛飛機走私違禁品而被捕。在國內,福州多個監獄上空深夜經常有無人機出沒,并在監舍區、教學樓、行政辦公樓和駐監武警營區等場所上空繞飛和懸停。福州鼓山地區檢察院稱,無人機在監獄上空盤旋,可能存在投放危險物品、拍攝監管設施等重大隱患,影響了監獄管理安全,造成了不良影響。
目前,無人機侵入監獄風險性越來越高,事件發生也越來越頻繁。監獄安防面臨的形勢異常嚴峻,采取必要的無人機防御手段是十分重要的。
二、方案目標
監獄的無人機防御系統的建設目標是主要是通過合理的手段,要求采用全天候自動值守方式實現對低慢小無人機的有效防控,使其無法飛入被防御區域。
本系統主要建設內容包括:
a) 基礎硬件設備:
l 通過無線電被動偵查技術,對目標區域無人機信號進行捕獲和識別;
l 通過導航誘騙技術,運用多種欺騙策略對目標區域無人機進行反制;
b) 主控平臺:
l 發現并識別進入防御區域內的非法目標;
l 啟動相應預案進行反制處置;
l 通過圖表方式,對探測數據、過程記錄、處置結果進行綜合統計分析;
l 對探測到的特征數據進行比對分析,完善機型庫,提升探測能力;
三、系統建設總體方案
針對低慢小防御系統的建設,目前主要的建設思路還是“先發現后處置的方式”,但是由于無人機目標具有機動靈活、體積小、可以靠近遮蔽物飛行等特點,不管是采用哪種探測手段,都無法很好地完成發現任務,總存在這樣那樣的現實問題。表2對目前相對成熟的探測技術進行了分析總結。
考慮到建設成本、布設方式、以及使用效果,提出采用導航誘騙系統全天候自動值守,頻譜偵測統計,定向多頻干擾器補盲處置的整體解決方案。
系統自動值守工作流程如下:
系統工作時,導航誘騙系統處于常開狀態,以非常微弱的信號(10dBm@全向天線)對1km半徑范圍的低空空域防護,該手段對絕大部分民用無人機均可實現區域拒止功能。此外,頻譜偵測系統也處于常開狀態,當低空無人機目標進入防御區域時,對可疑信號進行檢測,發出警告和目標方位,并根據信號存在的時間長度調整誘騙策略,如若判斷導航誘騙系統未起效果,那可以進一步采用無線干擾方式進行補盲處置。
該解決方案防護效果綜合分析如下:
導航誘騙系統單獨布設防御效果:可以對絕大多數無人機有效,包括固定翼、旋翼。大疆全系列、小米、零度、極飛、法國派若特、科衛泰等等,均有效。涵蓋95%以上常見無人機。缺點:無法處置純手動操控,無導航系統輔助的無人機。
頻譜偵測系統發現效果:存在預警、漏警,對采用自主導航,無鏈路下行信號的無人機無能為力。
干擾壓制:可處置各種無人機,但是處置效果不確定。功率大,頻譜帶寬寬,對周邊環境影響大,對人體有輻射傷害,不適合長時間開啟,觸發條件及處置效果受限于探測系統以及自身功率和頻率。
綜上,導航誘騙系統防御95%以上無人機、頻譜偵測+干擾壓制處置剩余部分無人機(小于5%),整套系統幾乎可以實現對所有民用無人機的防御。
該系統也可以根據實際應用要求,進入其他設定的工作模式,如切換至傳統的“先發現后打擊”的模式,根據處置預案,“以自動值守為主,人工干預防為輔”的方式防御非法無人機的入侵。
四、系統各部分介紹

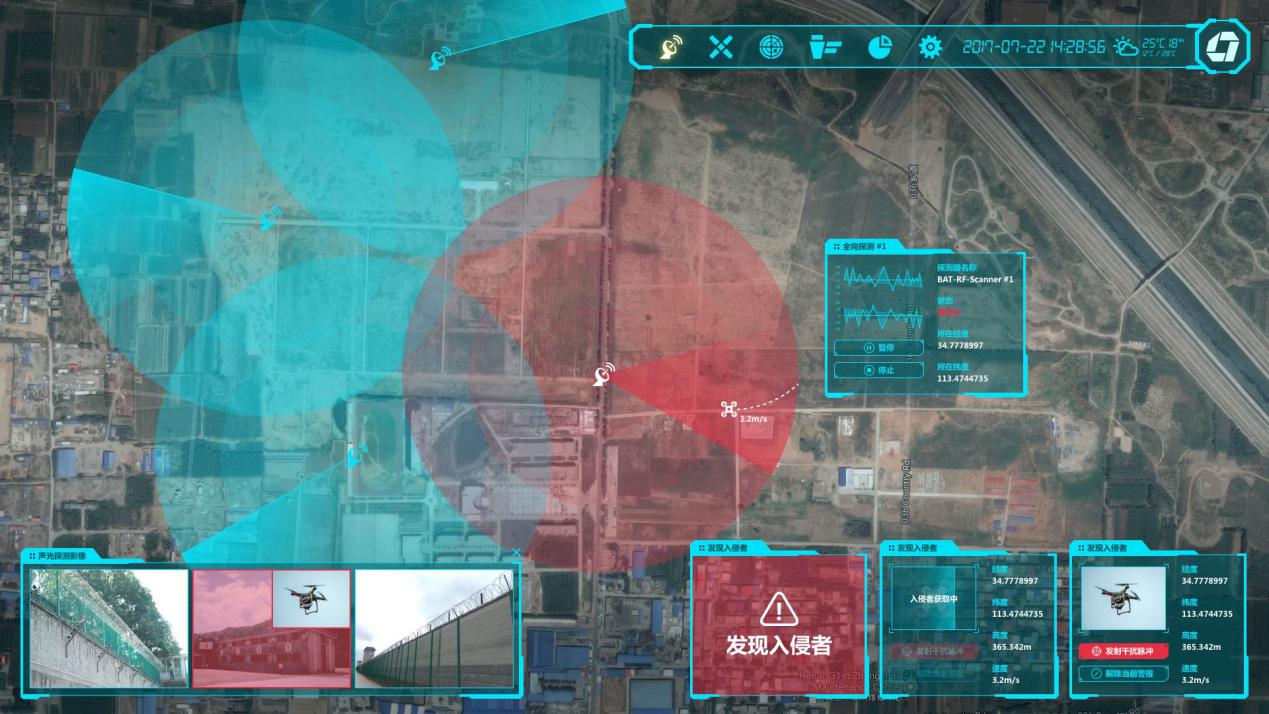

綜合管控平臺
綜合管控平臺是一個是多傳感器信息、多網絡節點共享交換的中心樞紐,通過分布式、多中的資源共享服務,實現多中心數據資源、多節點的互連互通和數據共享,實現對大區域內多節點的多種傳感數據進行存儲、管理和分析,為用戶提供無人機相關的多源異構數據接入、管理、分析、展示與共享發布一站式服務平臺,是體系級應用的基礎。
所有相關的設備通過網絡方式接入綜合管控平臺,該平臺具有實時綜合顯示、設備最高管理權限、設備狀態監視,指揮控制等功能。該系統采用分級結構,即各監獄、監獄管理局、司法廳,根據部署層級不同,權限、能力的開放程度有較大區別。
無人機導航誘騙設備
無人機導航誘騙設備通過輻射低功率再生導航衛星信號(功率不大于10dBm),侵入“黑飛”無人機導航系統,從而實現對需要使用導航系統進行飛行控制的無人機的截獲控制,使其無法飛入受保護區域,保障該區域的低空安全。
通過再生不少于兩個頻率的衛星導航欺騙信號,對采用衛星導航定位的無人機接收的衛星導航坐標信息進行欺騙式干擾,實現禁飛區投射或者區域拒止功能。
禁飛區投射:通過輻射虛假禁飛區(如附近機場),對“黑飛”無人機實現位置欺騙,讓其誤認為進入禁飛區而迫降或返航。
區域拒止:通過輻射特點策略軌跡欺騙信號,使黑飛無人機無法飛入受保護區域。

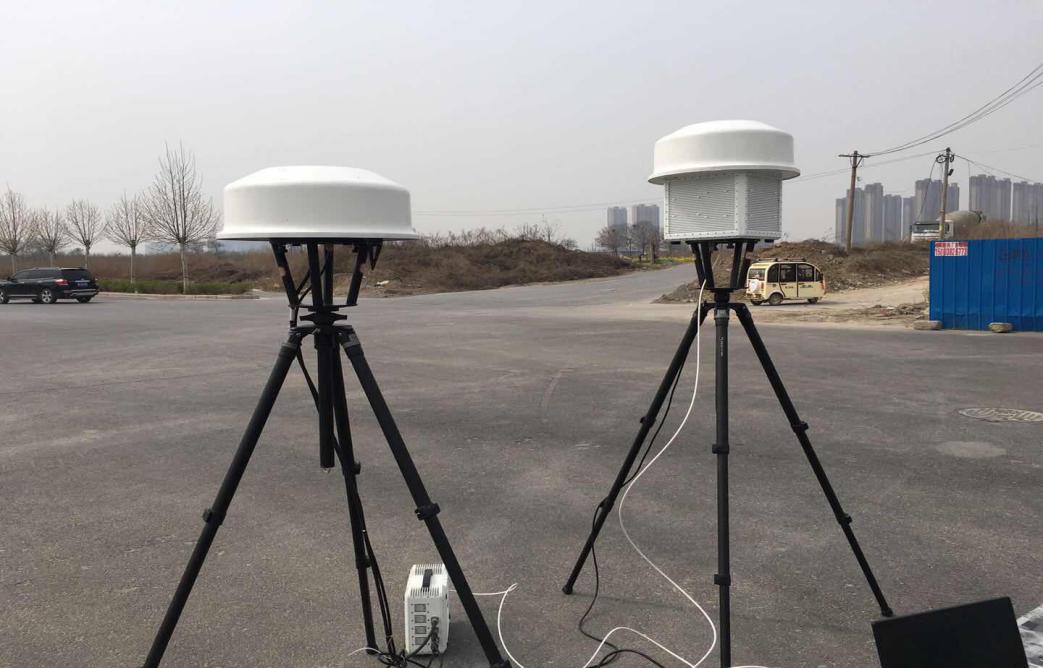

偵打一體化設備
偵打一體化設備將無源偵測和靈巧壓制進行結合;無源偵測主機采用20M到6G全頻段偵測,800M到6G全頻段測向,并基于深度學習功能,實現對市面所有無人機的偵測發現;通過結合靈巧壓制設備,實現對無人機的自動發現、自動處置,實現了真正的無人值守功能;該設備輕便、易攜帶,有效作用范圍為半徑五公里的半球體區域。

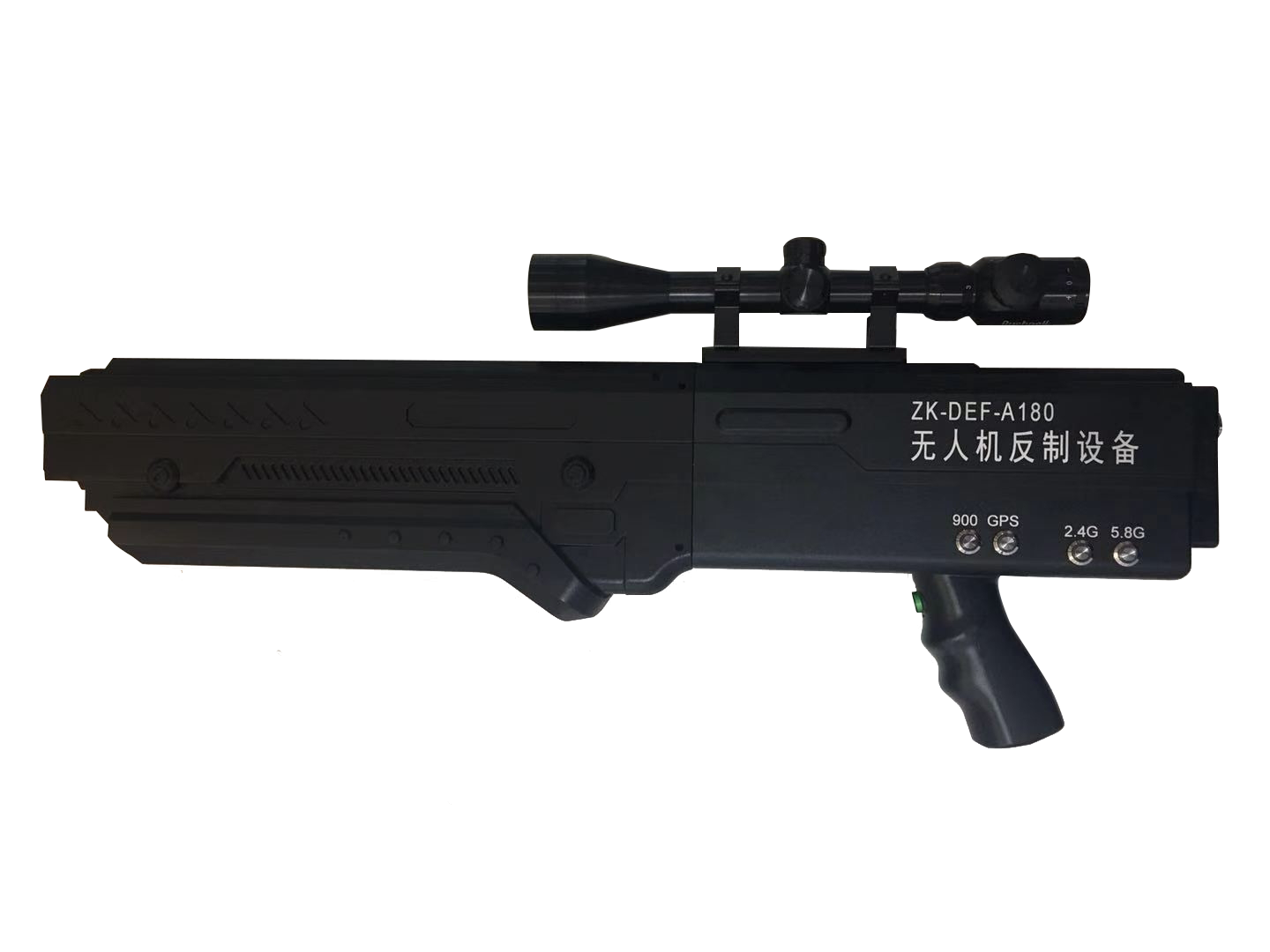

手持式無人機干擾槍
手持式無人機干擾槍,使用遠距離電子信號干擾,3秒內即可使無人機失去控制與衛星定位訊號,有效驅離無人機或使其迫降。通過電源轉換成指向性多頻干擾信號,干擾信號強、指向距離遠,可快速的將飛行中的無人機擊落。
五、系統功能
無人機預警
基于無線頻譜偵測的無人機預警系統,實現對無人機的發現、告知、預警、判別。預警過程將傳感器信號數據進行識別,對信號進行降噪和處理,對可出現的危險提前預警,對危險事件等級進行預先評判,為危險目標的跟蹤和打擊提供基礎措施。
無人機打擊
切入傳統工作模式下,可通過地面安防聯動、干擾槍等多種手段對低空危險目標予以攔截和打擊,通過綜合平臺對事件的判斷,根據事件級別、外界因素等條件自動判斷最優打擊手段,打擊過程可持續跟蹤,打擊處置情況、地理空間信息等可回傳綜合平臺進行展示。
預案設置
預案設置是對預警范圍、防御范圍、處置方式、聯動方式、打擊方式、天氣因素、人為因素的設置,建立預案處置模型庫,根據事件等級、類別設置預案啟動的參數,預案提供無人機從發現、預警、處置到評估的整個流程的作業范本,指導工作人員各項操作的標準。
預案響應
預案設置后,綜合平臺會根據事件等級和目標類型啟動相應預案予以處理,預案執行過程中采用“自動處理為主,人工干預為輔”方式,當無人值守時,系統會根據預先設置好的預案進行執行,有人值守時,系統會提示知道應采取何種措施進行處理,同時也可進行人工干預,以達到最優處理結果。
目標區域低空管控
劃定目標區域,對進入該區域的無人機進行識別和管制,對我方無人機進行標記,不限制禁飛區域,可進行巡查任務。對外界無人機進行飛行審批,通過后可進入,預警系統不會進行攔截和打擊,具備支持多架次,多時間段的管理和控制。
特征監測比對分析
對無人機飛行數據進行比對分析,建立數據庫,建立特征模型標本庫,提供數據存儲能力,挖掘潛在安全隱患,提高重要目標防護水平,提升目標識別率,縮短目標預警響應時間。
輔助決策支持
對入侵的無人機從發現到捕獲的全過程進行跟蹤和記錄,建立時間評估模型,對事件進行評估,并生成評估報告,對處置方式進行預判和指導,找出最優處置方案,為指揮人員的指揮決策提供輔助支持。
